产品特点 |
①产品的设计制造符合美国国家标准ANSI B16.34,BS1873等国外先进标准要求。
②阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
③关闭件（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。
④阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。
⑤大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动轴承式采用撞击式手轮以减轻关闭力。
⑥主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。 |
| 执行标准 |
|
设计与制造 |
结构长度 |
法兰尺寸 |
对焊连接尺寸 |
压力温度等级 |
试验与检验 |
|
API 600 |
ANSI B16.10 |
ANSI B16.5a |
ANSI B16.25 |
ANSI B16.34
|
API 598 | |
| 压力试验 |
|
公称压力 |
强度试验 |
水密封试验 |
气密封试验 |
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
|
600 |
15.3 |
2225 |
11.2 |
1630 |
|
900 |
23.1 |
3350 |
16.8 |
2440 |
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
|
2500 |
64.6 |
9367 |
47.4 |
6873 | |
| 主要零件材料及性能 |
|
壳体 |
ASTM A216 WCB |
ASTM A351 CF8 |
|
阀瓣 |
WCB |
CF8 |
CF8M |
Monel |
|
阀杆 |
F6a |
F304 |
F316 |
Monel |
F304 |
|
闸板密封面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
|
阀座密封面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
|
壳体 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 |
|
阀瓣 |
|
阀杆 |
F304L |
F316 |
F316L |
|
闸板密封面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
|
阀座密封面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL | |

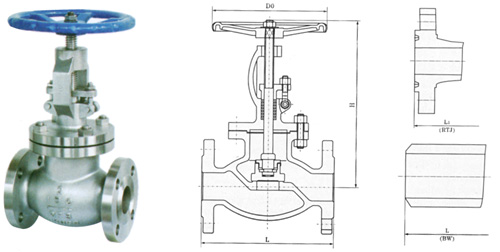

| 主要外形尺寸 |
|
ANSI Class150 |
|
NPS |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
|
L |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
398 |
787 |
914 |
978 |
|
H |
368 |
387 |
411 |
455 |
455 |
540 |
650 |
800 |
940 |
1200 |
1270 |
1300 |
|
Do |
200 |
200 |
250 |
250 |
300 |
350 |
450 |
450 |
500 |
600 |
600 |
700 | |
| |
|
ANSI Class300 |
|
NPS |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
|
L |
267 |
292 |
318 |
356 |
400 |
444 |
559 |
622 |
711 |
762 |
864 |
|
H |
400 |
440 |
465 |
565 |
615 |
715 |
930 |
1010 |
1230 |
1450 |
1645 |
|
Do |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
500 |
500 |
600 |
600 | |
| |
|
ANSI Class600 |
|
NPS |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
|
L |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
991 |
|
H |
430 |
480 |
530 |
650 |
750 |
850 |
1050 |
1255 |
1470 |
1625 |
1815 |
|
Do |
200 |
250 |
250 |
350 |
350 |
450 |
500 |
600 |
680 |
760 |
760 | |
