Q11F/H锻钢球阀

产品引用标准

  锻钢球阀符合MSS-SP-118与BS5352。检验与测试按API598/API6D,标记按MSS-SP-25

产品结构特点

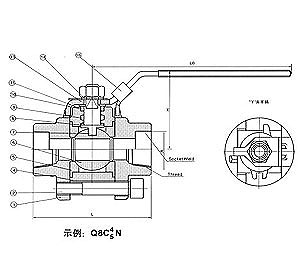

  锻钢球阀有两种设计形式.一种是二片式结构,其中部螺纹连接,并以PTFE垫片密封;另一种是三片式结构,中部用螺栓栓结.根据所选的阀座与垫片/填料的材料不同,适应不同的工作温度和介质.
  全径/缩径
  90度定位和带锁结构
  特殊形式的“Y”头手柄
  防火和防静电设计
  一对相向的蝶形弹簧垫
  防吹出阀杆
  阀杆中部双重密封结构
  螺栓、螺纹垫片密封阀盖
  承插端符合ASME B16.11
  螺纹连接端(NPT)符合ANSI/ASME B1.20.1

主要零件的材料说明


序号
零件名称
CS ASTM
SS ASTM
Type A105N
Type F304(L)
Type F3316(L)
1.4
阀体接体,阀盖
ASTM A105N
A182 F304(L)
A182 F316(L)
2
内六角螺栓
A193 B7
A193 B8
A193 B8M
5,8,10
密封圈
尼龙1010/RPFE+Cu粉/PPL
6,7
球体阀杆
A182 F410
A182 F304(L)
A182 F316(L)
9
橡胶O型圈
氟橡胶
11
压套
A182 F410
A182 F304(L)
A182 F316(L)
13
手柄
A182 F321
14
螺母
A194 2H
A194 8
A194 8
15
锁卡
A182 F321
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

主要外形尺寸


尺寸\\口径
1/2″
3/4″
1″
11/2″
2″
L
71
96
116
128
140
A
21.8
27.1
33.8
48.7
61.1
NPT
1/2″
3/4″
1″
11/2″
2″
LO
108
146
178
178
200
H
51
62
81
85
100
