自密封旋启式止回阀 |
|
|
|

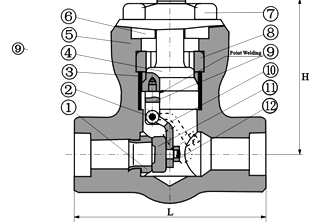

自密封旋启式止回阀900LB～2500LB
| 序号 |
零件名称 |
CSTOASTM |
ASTOASTM |
SSTOASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
阀座 |
A276410 |
A276304 |
A276304(L) |
A276316(L) |
| 2 |
销钉 |
A276420 |
A182F304 |
A182F316 |
| 3 |
密封圈 |
A276304L |
A276316L |
| 4 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 5 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 6 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 7 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 8 |
四开环 |
A276420 |
A182F304 |
A182F316 |
| 9 |
吊桥 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 10 |
摇杆 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 11 |
阀瓣 |
A276410 |
F304 |
A182F304(L) |
F316(L) |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS |
1/2” |
3/4” |
1” |
11/4" |
11/2" |
2" |
| L |
900LB～1500LB |
140 |
140 |
140 |
178 |
178 |
216 |
| 2500lb |
186 |
186 |
186 |
232 |
232 |
279 |
| H |
117 |
117 |
117 |
152 |
152 |
195 |
| 重量 |
900LB～1500LB |
8.2 |
7.8 |
7.7 |
19.8 |
19.2 |
21.3 |
| 2500lb |
10.0 |
9.6 |
9.4 |
21.5 |
|
|
|
|
| |
|
|
