法兰端压力自紧式闸阀

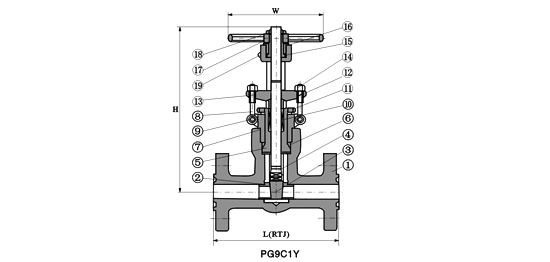

法兰端压力自紧式闸阀 900Lb~2500Lb

标准材质细表

序号
零件名称 CS to ASTM

AS to ASTM

SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 密封螺母 A105 A182 F304 A182 F304(L) F316(L)
6 密封圈 A276 304L A276 316L
7 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
8 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
9 销钉 A276 420 A182 F304
10 填料 柔性石墨 PTFE
11 提升螺母 A194 2H A194 4 A194 8 A194 8M
12 填料压套 A276 420 A182 F304
13 填料压板 A216 WCB A351 CF8
14 螺母 A194 2H A194 4 A194 8 A194 8M
15 阀杆螺母 A276-410
16 固定螺母 A194 2H A194 4 A194 8 A194 8M
17 手轮 A197
18 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
19 油嘴 Brass
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃
注意:客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(mm)和重量(kg)
NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RTJ) 900Lb~1500Lb 216 229 254 279 305 368
2500Lb 264 273 308 349 384 451
H(OPEN) 900Lb~1500Lb 216 250 270 320 250 445
2500Lb 321 321 321 373 406 495
W 160 160 180 200 250 280
重量 900Lb~1500Lb 19.6 21.5 25.7 37.8 48.5 99.8
2500Lb 21.5 24.7 30.4 48.1 58.1 130.0
