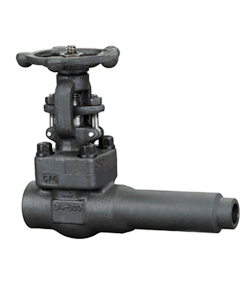

锻钢延长阀体闸阀

锻钢延长阀体闸阀 800Lb

订货号代号说明

连接代号 K K1 K2 K3
螺纹焊接端 斜面端 加强端 承插端

标准材质细表

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀座 A276420 A276304 A276304(L) A276316(L)
3 闸板 A182410&F430 A182F304 A182F304(L) A182F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 阀杆 A182F6 A276F304 A182F304(L) A182F316(L)
6 螺栓 A193B7 A193B16 A193B8 A193B8M
7 销钉 A276420 A276 304
8 活节螺栓 A193B7 A193B16 A193B8 A193B8M
9 螺母 A1942H A1944 A1948 A1948M
10 锁紧螺母 A1942H A1944 A1948 A1948M
11 手轮 A197
12 铭牌 SS
13 阀杆螺母 A276420
14 填料压板 A105 A182F11 A182F316(L)
15 填料压套 A276410 A182F304(L) A182F316(L)
16 填料 柔性石墨 PTFE
17 阀盖 A105 A182F22 A182F304(L) A182F316(L)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS
缩径.
3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全径
3/8" 1/2" 3/4" 1" 11/4" 11/2"
L1
10.75 10.75 10.75 120 127 127 152
L
147 147 153.5 175.5 187 187 222
H(开)
158 158 169 197 236 246 283
W
100 100 100 125 160 160 180
重量
螺栓式
3.1 2.9 3.4 5.5 7.8 8.3 13.4
焊接式
2.8 2.6 3.1 5.1 7.4 7.6 12.1
