锻钢低温闸阀

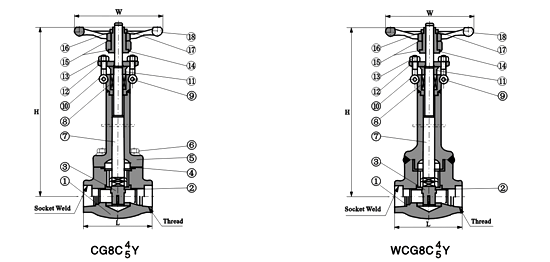

锻钢低温闸阀 800Lb

标准材质细表

序号 零件名称 AStoASTM SStoASTM
LF2 LF3 F304(L) F316(L)
1 阀体 A350LF2 A350LF3 A182F304(L) A182F316(L)
2 阀座 A276420 A276410 A276304(L) A276316(L)
3 闸板 A350LF2 A350LF3 A182F304(L) A182F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A350LF2 A350LF3 A182F304(L) A182F316(L)
6 螺栓 A193B7 A193B7 A193B8 A193B8M
7 阀杆 A182F6 A182F6 A182F304(L) A182F316(L)
8 填料 柔性石墨 PTFE
9 销钉 A276420 A276 304
10 活节螺栓 A193B7 A193B16 A193B8 A193B8M
11 填料压套 A276410 A182F304(L) A182F316(L)
12 填料压板 A105 A182F11 A182F304(L) A182F316(L)
13 螺母 A1942H A1944 A1948 A1948M
14 阀杆螺母 A276420
15 润滑垫片 A473431
16 铭牌 SS
17 紧锁螺母 A1942H A1944 A1948 A1948M
18 手轮 A197
适用温度 ≥—40℃ ≥—101℃ ≥—196℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 79 92 111 120 120 140 178
H(开) 330 333 360 407 475 475 551
W 100 100 125 160 160 180 200
重量 螺栓式 5.2 7.1 9.4 13.5 15.0 17.8 28.0
焊接式 4.8 6.4 8.7 12.2 13.4 15.2 26.0
