锻钢法兰端闸阀 150Lb~600Lb

标准材质细表

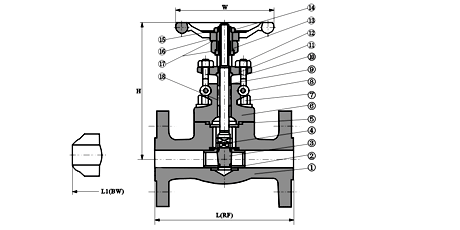

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A276 410 & 430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨		316夹PIFE
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(l)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	销钉	A276 420		A276 304
9	填料压套	A276 410		A182 F304(L)	A182 F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 410
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A473 431
18	填料	Flexible Graphite		PTFE
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg） NPS 1/2" 3/4" 1" 11/4" 11/2" 2"

L(RF) L1(BW)	150Lb		108	117	127	140	165	203
	300Lb		140	152	165	178	190	216
	600Lb		165	190	216	229	241	292
H	150Lb～300Lb		158	169	197	236	246	283
	600Lb		169	197	236	246	283	320
W			100	100	125	160	160	180
重量	150Lb	RTJ	4.5	5.2	8.2	11.5	12.5	20.3
		BW	2.8	3.3	5.4	7.1	8.2	12.5
	300Lb	RTJ	4.8	6.2	9.3	14	15.5	23.4
		BW	3.5	4.4	6.8	8.1	9.2	15.4
	600Lb	RTJ	5.9	7.4	10.4	16.2	17.5	28.3
		BW	4.5	5.1	8.2	10.5	12.4	20.1

锻钢法兰端闸阀900Lb~1500Lb 标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A276 410 & 430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	垫片	Corrugated SS+graphite		SS+PTFE
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	销钉	A276 420		A276 304
9	填料压套	A276 410		A182 F304(L)	A182 F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 420
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A473 431
18	填料	Flexible Graphite		PTFE
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）

NPS		1/2"	3/4"	1"	11/2"	11/4"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	371
L1(BW)	900Lb～1500Lb	216	229	254	279	305	368
H(开)		197	197	236	246	283	330
W		125	125	160	160	180	200
重量	RTJ	7.2	11.5	15.6	16.2	22.6	32.8
	BW	5.2	9.3	12.4	13.8	18.9	27.5
